Windows DHCP Server IPv6 Dual Stack – İkili Yığın

Özet

Bu çalışma, Windows DHCP sunucusunda “Dual Stack” konseptinin incelenmesi ve uygulanması üzerine odaklanmaktadır. “Dual Stack”, hem IPv4 hem de IPv6 adreslerinin aynı anda kullanıldığı bir yapıyı ifade eder. Bu çalışma, ağ altyapısının hem IPv4 hem de IPv6 protokollerini destekleyerek geleceğe dönük hazırlıklı olmasını sağlamak amacıyla yapılmaktadır. Windows DHCP sunucusu üzerinde “Dual Stack” kullanılarak, hem IPv4 hem de IPv6 istemcilerine IP adreslerinin otomatik olarak dağıtılması sağlanacaktır. Bu çalışma, IPv6 geçiş sürecinde ağ altyapısının karmaşıklığını azaltarak, IPv4 ve IPv6 iletişiminin sorunsuz bir şekilde entegrasyonunu hedeflemektedir.

Statefull – Stateless (Durumlu – Durumsuz)

Durumsuz (Stateless) Adres Yapısı:
Durumsuz (stateless) adres yapılarında, ağdaki cihazlar IPv6 adreslerini kendileri oluştururlar ve bu işlem genellikle “IPv6 otomatik yapılandırma” olarak adlandırılır. Bu adresler, cihazın MAC adresi gibi benzersiz bir kimlik kullanılarak oluşturulur. Durumsuz yapılandırmada, ağdaki cihazlar genellikle bir DHCP sunucusuna ihtiyaç duymazlar. Adresler genellikle “EUI-64” yöntemiyle oluşturulur, bu yöntem cihazın MAC adresinin sonuna ek bilgiler ekleyerek IPv6 adresini oluşturur.

Durumlu (Stateful) Adres Yapısı:
Durumlu (stateful) adres yapılarında, IPv6 adresleri bir DHCPv6 (DHCP for IPv6) sunucusu tarafından dağıtılır. Bu durumda, cihazlar adreslerini DHCP sunucusundan alır ve DHCP sunucusu tarafından yönetilen bir adres havuzuna ihtiyaç vardır. Durumlu yapılandırma, ağ yöneticilerine daha fazla kontrol sağlar ve IP adreslerinin belirli cihazlara atanmasını sağlayabilir. Bu yapılandırma genellikle daha büyük ağlarda veya belirli gereksinimlere sahip ağlarda tercih edilir.

Vlan Interface’in Statefull Konfigürasyonu

Önceki çalışmalarda IPv6 Dual Stack Vlan Intarface’ler oluşturulmuştu. Çalışmaya şuradan erişebilirsiniz: https://www.cozumpark.com/cisco-nexus-9k-ikili-yigin-ipv6-konfigurasyonu/

Laboratuvar ortamında HSRP ile ilerlendiği için iki adet Vlan Intarface ayarı göreceksiniz.

interface Vlan640
  no shutdown
  no ip redirects
  ip address 172.16.40.251/24
  ipv6 address 2001:XXXX:XXXX:640::fffe/64
  ipv6 nd managed-config-flag
  ipv6 nd other-config-flag
  ipv6 nd prefix 2001:XXXX:XXXX:640::/64 4294967295 4294967295 no-autoconfig
  no ipv6 redirects
  hsrp version 2
  hsrp 640
    preempt delay minimum 180
    priority 210
    ip 172.16.40.1
  hsrp 640 ipv6
    preempt delay minimum 180
    priority 210
    ip 2001:XXXX:XXXX:640::1
  ip dhcp relay address 10.2.2.6
  ip dhcp relay address 10.2.2.7
  ipv6 dhcp relay address 2001:XXXX:XXXX:3002::6

interface Vlan640
  no shutdown
  no ip redirects
  ip address 172.16.40.252/24
  ipv6 address 2001:XXXX:XXXX:640::ffff/64
  ipv6 nd managed-config-flag
  ipv6 nd other-config-flag
  ipv6 nd prefix 2001:XXXX:XXXX:640::/64 4294967295 4294967295 no-autoconfig
  no ipv6 redirects
  hsrp version 2
  hsrp 640
    preempt delay minimum 180
    priority 110
    ip 172.16.40.1
  hsrp 640 ipv6
    preempt delay minimum 180
    priority 110
    ip 2001:XXXX:XXXX:640::1
  ip dhcp relay address 10.2.2.6
  ip dhcp relay address 10.2.2.7
  ipv6 dhcp relay address 2001:XXXX:XXXX:3002::6

Windows Server’a Statik IPv6 Adresi Tanımlanması

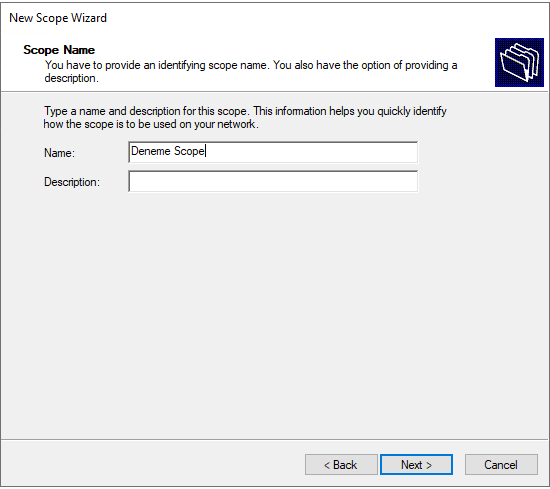

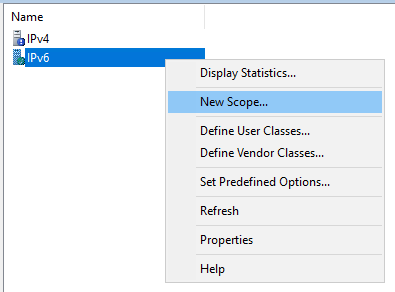

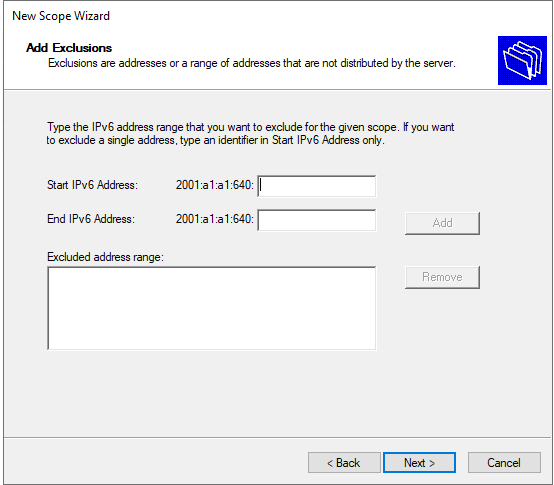

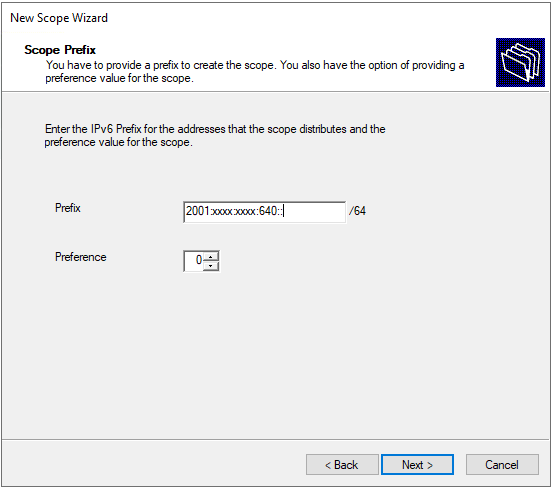

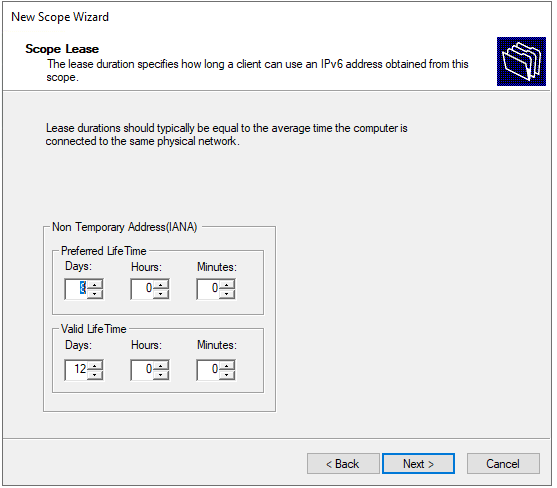

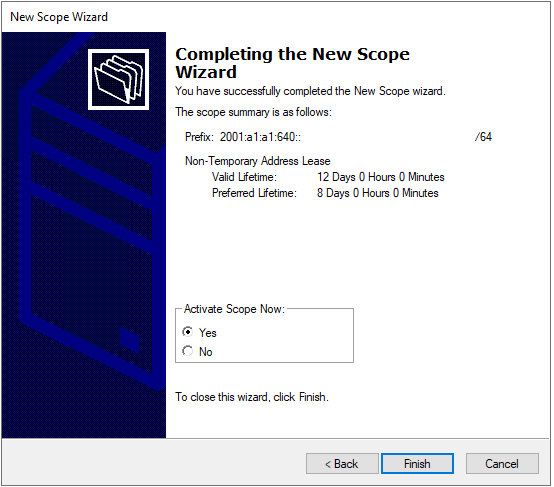

DHCP Servisi Üzerinde IPv6 Scope Oluşturulması

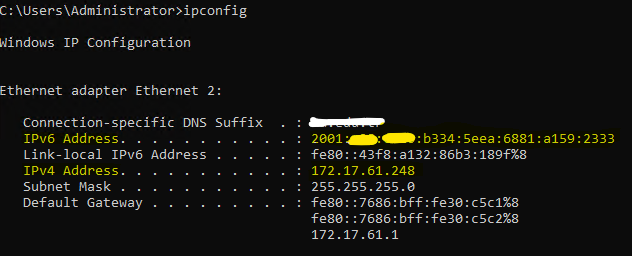

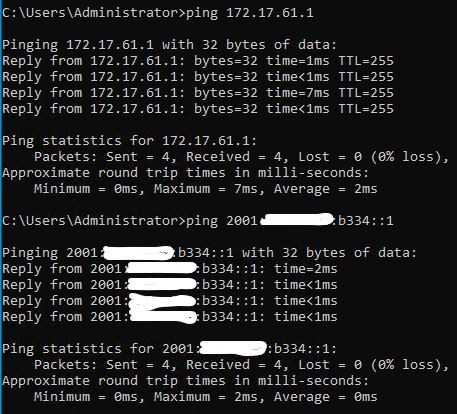

Testler
