Merhaba.

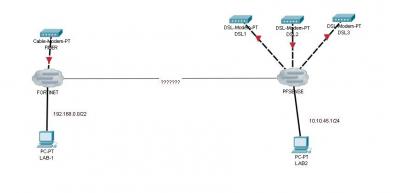

Aynı bina içerisinde iki farklı yapımız var, bir taraf fortinet, diğeri pfsense

Bu iki yapının iç IP bloklarının birbirini görmesini istiyoruz.

Nasıl bir Kablolama ve Ayar işlemi yapılmalıdır; yardımcı olur musunuz?

ERArI7[1]








Gönderildi : 17/07/2020 14:50

Murat Demirbağ
(@muratdemirbag)
Gönderiler: 120
Estimable Member


Merhaba Hocam,



İki ağ arasına L3 seviyesinde Router konumlandırmanız gerekmektedir.




Gönderildi : 17/07/2020 14:55

(@AhmetAkkaya)
Gönderiler: 164
Reputable Member
Konu başlatıcı


@muratdemirbag



hocam bu konuda hiç bir bilgi sahibi değilim pfsense kurulumunu videolardan bakarak yaptım. ağların birbirini görmesi konusunda desteğe ihtiyacım var, yardımcı olur musunuz ya da bir kaynak paylaşabilir misiniz?


Gönderildi : 17/07/2020 14:59

Murat Demirbağ
(@muratdemirbag)
Gönderiler: 120
Estimable Member


@AhmetAkkaya



Aşağaıdaki kaynaklar size yol gösterecektir. Cisco Packet Tracer üzerinde Networkü Simüle ederseniz mantığını daha kolay anlar ve hata payınız az olur. Başarılar dilerim

https://www.sysnettechsolutions.com/cisco-packet-tracer-static-routing-konfigurasyonu/




Gönderildi : 17/07/2020 15:03

Murat Demirbağ
(@muratdemirbag)
Gönderiler: 120
Estimable Member


Hocam,

Şöylede yapabilirsiniz L3 Switch kullanmadan iki Firewal cihazı Cat6 kablo ile bağlantı yapıp route yapabilirsiniz.


Gönderildi : 17/07/2020 15:09

(@AhmetAkkaya)
Gönderiler: 164
Reputable Member
Konu başlatıcı


@muratdemirbag



bunun için örnek veriyorum fortinet lan5 portunu - pfsense için lan 3 portuna birbirine bağladığımızı varsayalım.



route için nasıl bir işlem yapılıyor acaba pfsense ve fortinet tarafında acaba?


Gönderildi : 17/07/2020 15:14

(@ismailyildirim22)
Gönderiler: 16
Active Member


@AhmetAkkaya Firewall ve pfsense bir birine cat kablo ile bağlanacak kadar yakın mı? yada aynı yerdeler mi?






Gönderildi : 17/07/2020 15:50

(@tanerk)
Gönderiler: 78
Trusted Member


Bağladığınız portlara farklı bloktan bir IP vereceksiniz. Mesela Fortigate'e 10.2.0.1/255.255.255.252 Pfsense tarafına 10.2.0.2/30.

Sonra fortigate tarafında static route olarak

destination: 10.10.45.1/24 Gateway: 10.2.0.2 (pfsense IP'si) Interface olarak hangi port bağlı ise o girilir.

Pfsense tarafında static route olarak tam tersi yazılacak.

destination: 192.168.0.0/22 gateway: 10.2.0.1

Tabii her iki tarafta IP4 policy ile gelen giden trafiğe izin vermek gerekecektir.


Gönderildi : 17/07/2020 15:51

(@AhmetAkkaya)
Gönderiler: 164
Reputable Member
Konu başlatıcı


@ismailyildirim22



aynı sistem odası içinde hocam cihazlar ..


Gönderildi : 17/07/2020 15:55

(@cumhuraltan)
Gönderiler: 704
Üye


Selamlar @AhmetAkkaya ,



Fortigate ve pfsense  arasında cat 6  kablo çektikten sonra o interfacelere  ayrı bir  ip  verip Örn : Fortigate 192.168.3.1/24 Pfsense 192.168.3.2/24 iki cihazda da  static  route tanımları  yapmanız ve Firewall policyleri  eklemeniz  gerekiyor  static route  tanımı için iki ürün içinde  linkler  aşağıda  yer  almakta.

Temel  mantık şu şekilde Fortigate in arkasındaki network A  networku  olsun Pfsense  arkasındaki networkte  B  networku  olsun siz Fortigate  üzerinde B  networküne  gitmek için PFSENSE IP ADRESINE  git diye  route  tanımlayacaksınız ve PFSENSE  üzerinde de  A  networkune  gitmek için FORTIGATE IP  ADRESINE   git  diye  route  tanımlamaları yapacaksınız ve  sonrasında da Firewall  Policyler  ile networkler  arası erişim kuralı tanımlayacaksınız.











https://docs.fortinet.com/document/fortigate/6.0.0/handbook/177888/static-routing-example



https://docs.netgate.com/pfsense/en/latest/book/routing/static-routes.html



***************************************************************************
Probleminiz Çözüldüğünde Sonucu Burada Paylaşırsanız.
Sizde Aynı Problemi Yaşayanlar İçin Yardım Etmiş Olursunuz.
***************************************************************************
Probleminiz çözüldüğünde, Konunuzu "ÇÖZÜLDÜ" olarak işaretleyerek benzer problemi yaşayanlara yardımcı olabilirsiniz.


Gönderildi : 17/07/2020 15:56
